JBX半桥式周边传动吸泥机
首页产品展示JBX半桥式周边传动吸泥机 〉JBX半桥式周边传动吸泥机
概述与用途



周边传动系列吸泥机用于污水处理厂圆形二次沉淀,将沉降在池底上的污泥刮集至一组沿斗径方向布置的吸泥管管口,再通过中心排泥管排出,以便污泥回流或浓缩脱水,并将池面浮渣刮集,通过浮渣漏斗排出池外。

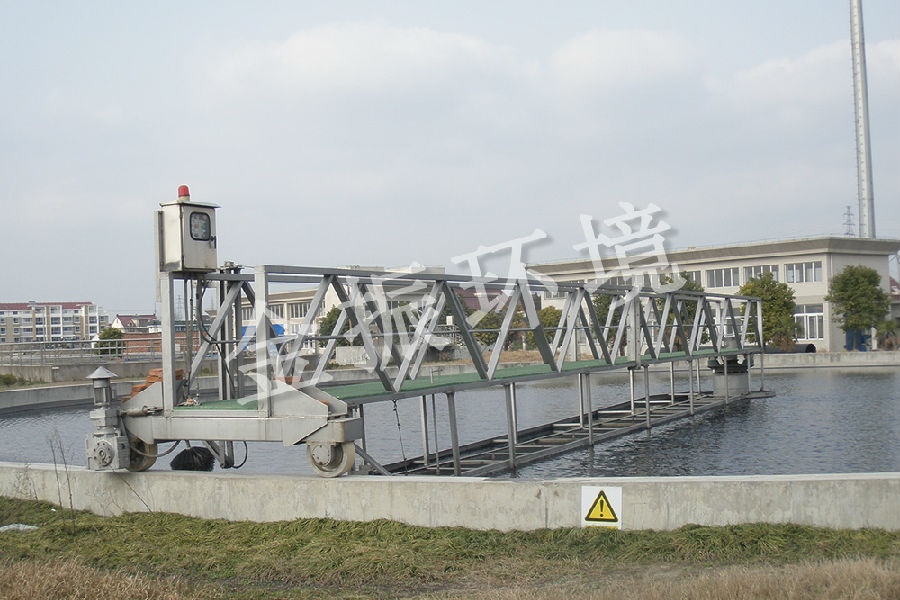

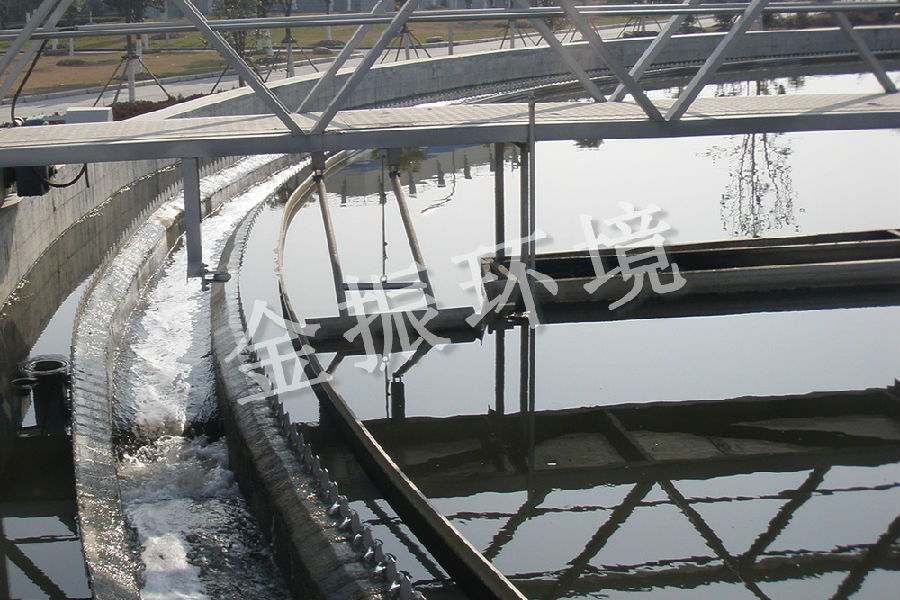

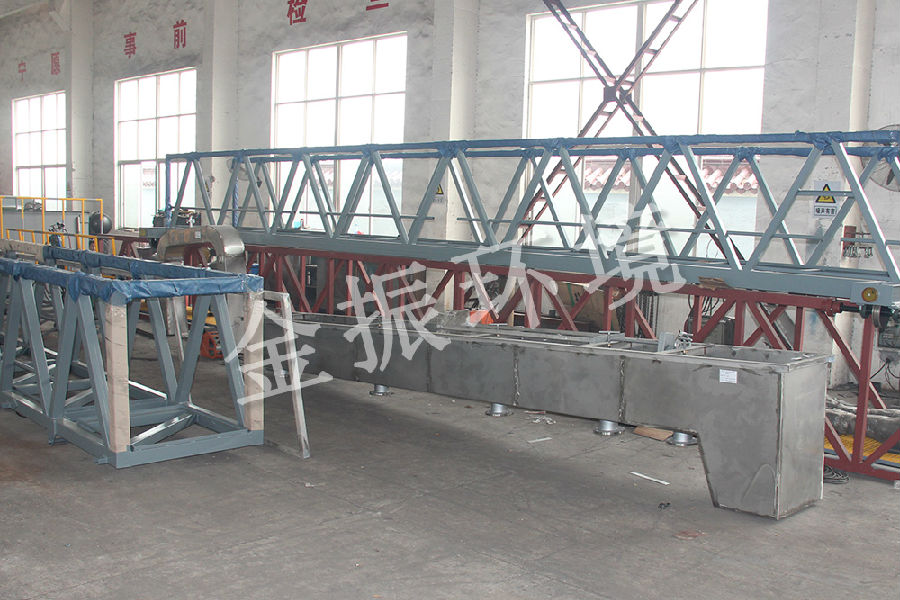

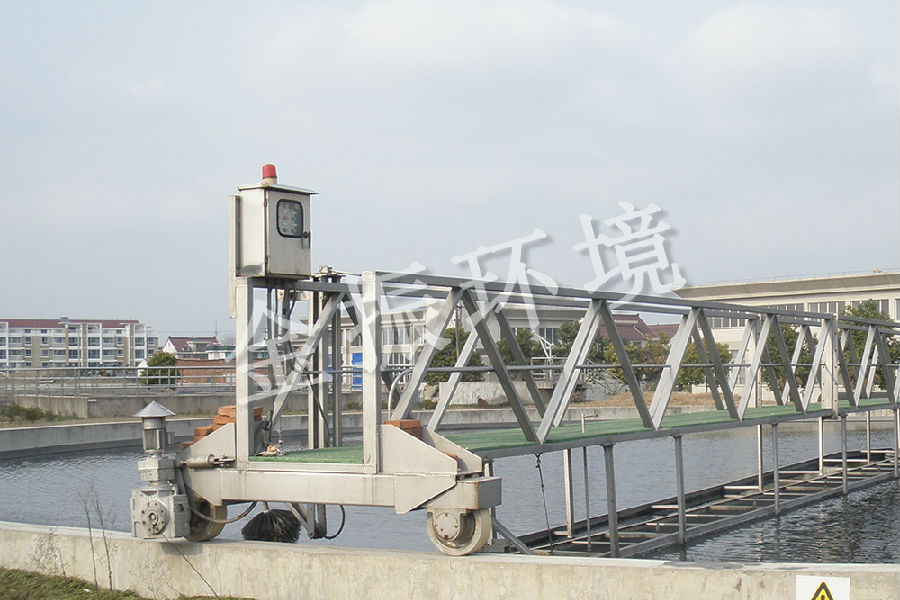

产品图片

型号意义



型号特点

特点

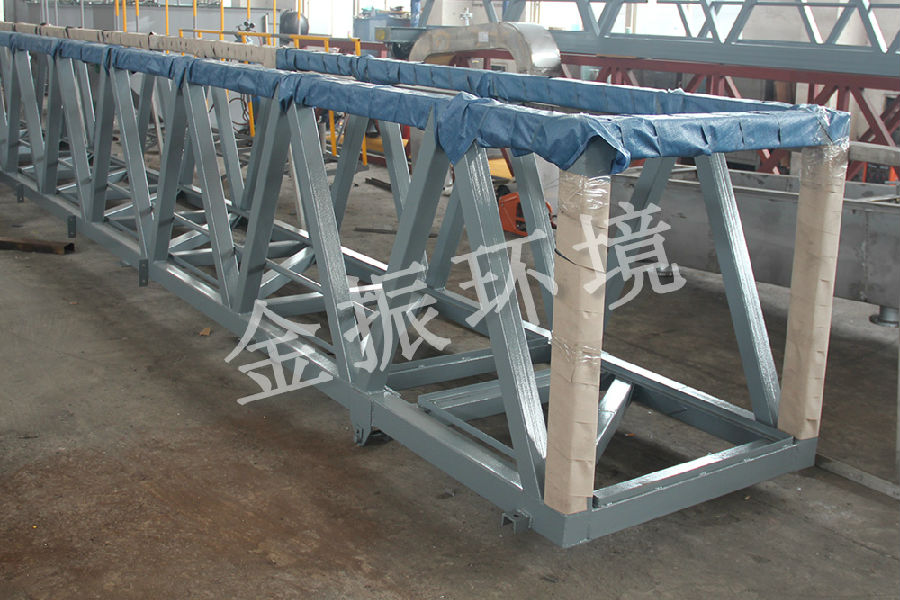

1.结构简单、重量轻:由于采用箱形梁结构,特别是半桥式吸泥机,只有一套驱动机构,直径40米以内吸泥机工作桥兼作输泥槽,同全桥式吸泥机相比,重量大大下降。

2.维护简单方便,运行费用低:由于采用虹吸管将集泥槽的污泥排至中心派泥管,没有动密封,避免上清液短流。

3.新型的排泥量调节阀,运行可靠,使用方便,保护排泥浓度。

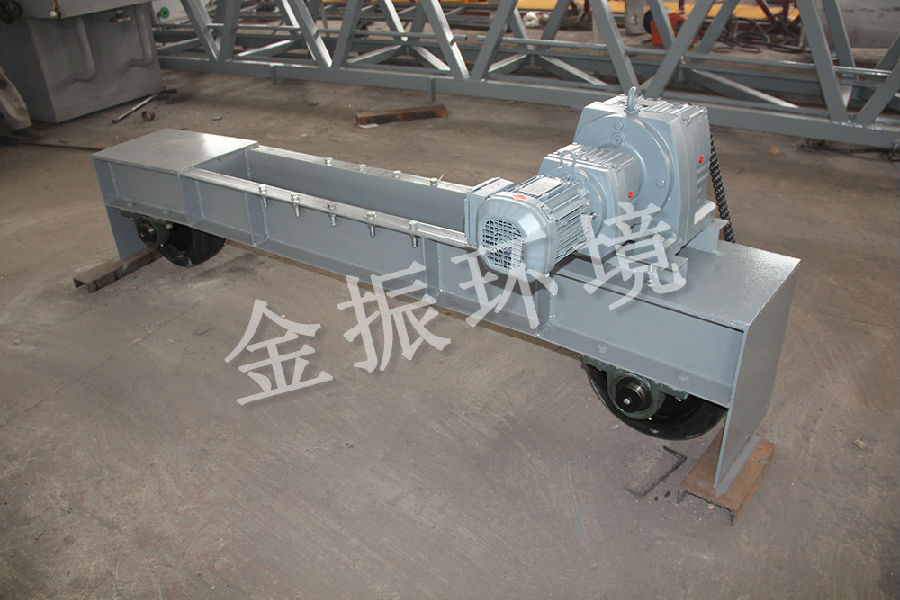

4.新型的传动机构,减速机采用轴装式,行政轮采用标准实心轮胎,安装方便,结构简单紧凑,效率高,重量轻。

5.电气元件均采用户外型,安全可靠,可随机控制和远程控制。

6.根据用户需要,行走轮可为橡胶轮、尼龙轮、钢轮,可按用户特定尺寸制造,可提供平底池、斜底池和不需集泥板大扁嘴吸口的吸泥机。与水接触的部件亦可用不锈钢制作。

构造及工作过程

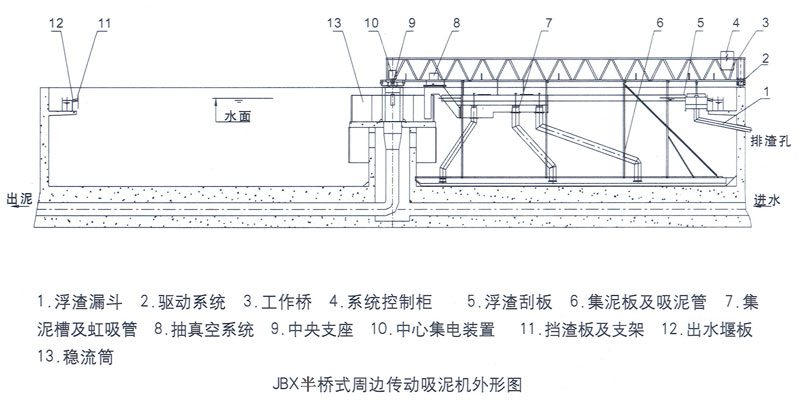

周边传动吸泥机为虹吸式吸泥机,如图-1所示,由工作桥、吸泥管系、集泥槽、虹吸管、抽真空系统、中心泥罐、中心支座、驱动机构、刮渣板、集电器、电控箱等组成。

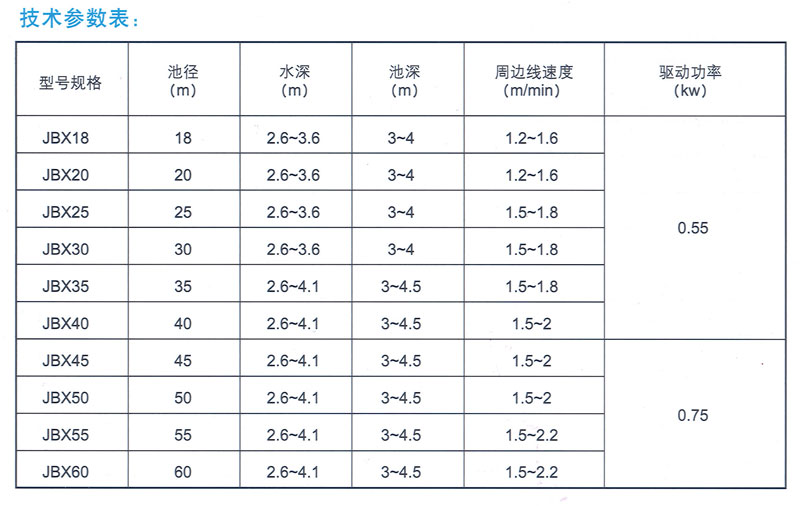

工作桥由安装在周边的驱动机构带动,绕安装在池中心支墩上的中心支座旋转,沉淀在池底的污泥由集泥板集至吸泥口,在液位差的作用下,污泥经吸泥口、集泥槽、虹吸管、中心泥罐、排泥管排至池外。每个吸泥管上端设有排泥量调节阀,以调节各吸泥管的流量和浓度。液面上的浮渣在浮渣刮板和周边档渣堰形成的渐缩区域内集中,由浮渣刮耙扒到集渣斗,排除池外。主要技术参数见表1,表2,设备土建见图-2和表3。



参数及规格
