高密度沉淀池
首页产品展示高密度沉淀池 〉高密度沉淀池
概述与用途

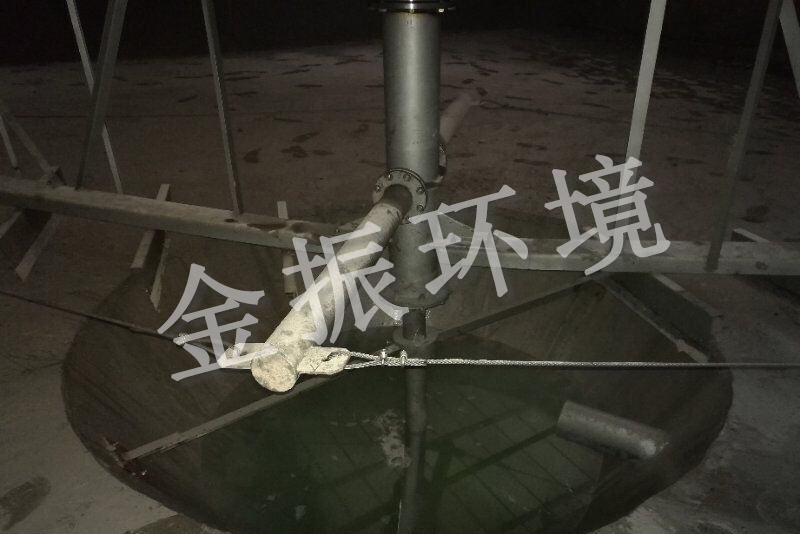

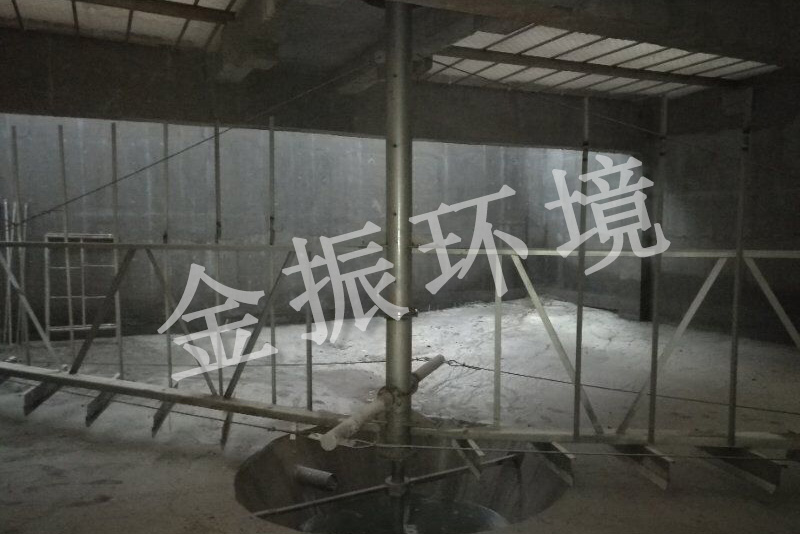

污泥浓缩机

(1)主要由14米中心传动浓缩机(主要包括:驱动机构、中心传动轴、浓缩栅条、刮泥臂、刮板组件和紧固件)及配套安装附件等。污泥浓缩机主材材质(见供货清单),不锈钢件焊接完成后,需做酸洗钝化处理并喷不锈钢金属漆。设备本体表面平滑,无明显凸凹,不得有毛刺、焊渣飞溅。设备吊装件应有底脚和吊耳,方便安装和运输。卖方按双方确认的条件图,进行制造图设计,并提供确认图纸电子版一份、硬拷贝三份经买方确认后方可制造。

(2)设备技术要求

1)卖方保证提供的设备为全新的、完整的和安全可靠的,卖方应对装置的完整性负责。

2)污泥浓缩机及配套安装附件设备技术要求

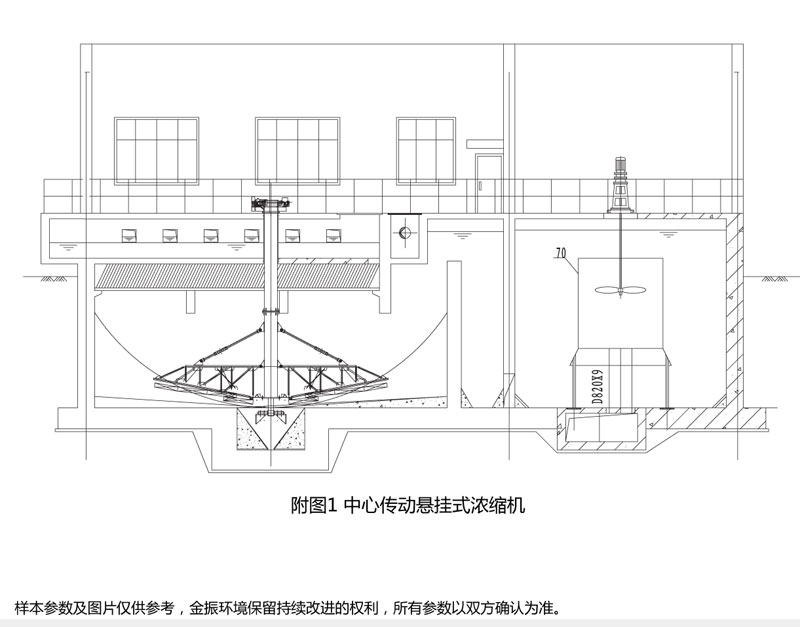

A. 本污泥浓缩机为中心传动式,依附图进行二次制造图设计、制作、指导安装。

B. 供货数量:2套(不含控制箱)。

C.设备需满足安全运行所要求的钢结构强度,买方负责设备现场的安装(卖方对设备强度进行核算,并对设备负全责)。

D. 设备总的技术参数:设备钢结构材质除特殊要求外均为316L,工作制为24小时/天连续运行。

·池内径:14m×14m,周边池深(内壁直边高度):H=7.5m,除池体及平台为钢筋混凝土结构外,内部其余设备结构均为钢制。

·刮泥浓缩机驱动电机功率/电压:1.5kW/380V/AC

·电机防护等级:IP55

·电机绝缘等级:F

·中心传动刮泥机采用中心回转齿轮及卧式电机,刮泥臂上设有纵向搅拌栅条,刮臂旋转时,栅条起搅拌作用,加速污泥的下沉浓缩。刮泥板与池底平行,并能调节其距池底的距离,整个刮泥机构可以手动提耙200mm。中心立轴应采用空心厚壁不锈钢316L钢管制作,规格为φ219×10mm,下端由铜制水下轴承支承,并悬伸于中心集泥槽内,带动刮板回转,防止泥槽积泥。

·刮泥浓缩机由电机、减速机及轴、浓缩栅条、刮泥臂刮板组件及紧固件组成。刮臂直径:14m,刮臂角度可调。

E. 卖方提供的浓缩机的驱动电机必须提供接线口和接线图,根据浓缩机设计、运行需要提出其具体的控制、联锁要求,其中浓缩机的就地控制柜由买方提供。

F. 外形尺寸应符合条件图纸主要尺寸的要求。

G. 运转平稳正常,不得有冲击、振动和不正常的响声。

H. 池底刮泥板安装后应与池底坡度相吻合,采用钢刮板,钢刮板与池底距离为50-100mm。刮板运行轨迹应彼此重叠。钢刮板延伸至污泥斗内,防止污泥在泥斗内堆积密实而影响流动。

I. 焊接件焊逢应平整、光滑,不应有任何裂缝和较严重的气孔、夹渣、未焊透、未熔合等缺陷。其质量应按GBJ205中的三级精度进行检验。

集水槽

(1)集水槽应采用焊接,在安装前所有的集水槽应严格保持水平,集水槽整体应由不锈钢304制成,厚度4mm。

(2)卖方在制作集水槽时应对其采取必要的加强措施,保证水槽的强度,对于三角堰板及出水槽应严格按照提供的条件图纸进行制作。

(3)设备使用期:设备保证正常使用期20年以上,不需更换。

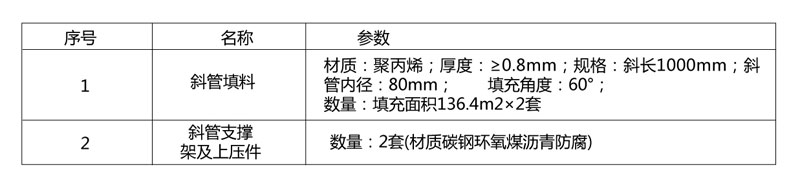

斜管及支撑架

(1)斜管填料材质:聚丙烯(PP),斜管内径φ80mm,厚度不小于0.8mm,斜长1.0m,斜管安装角度60°。

(2)填料采用聚丙烯波纹板粘制的斜管填料,为倾斜结构;斜板分两侧以整个设备的中心对称面为中心作对称布置;斜板区本体横断面宜采用正方形;斜板配水孔水流速合理,以满足泥水分离要求。

(3)供货范围

产品图片

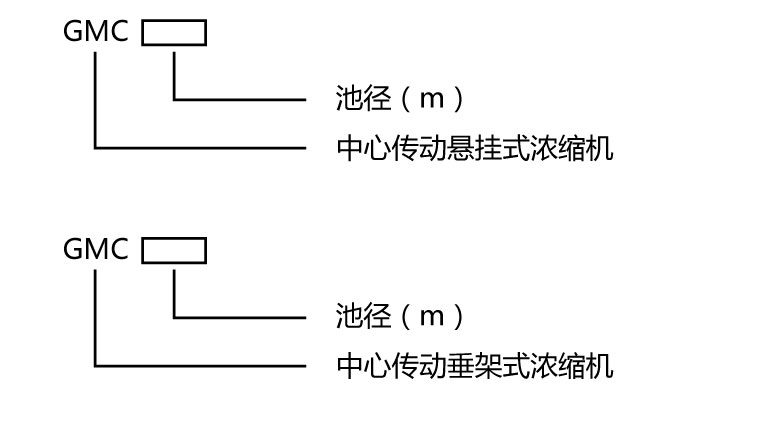

型号特点

参数及规格
