JQF浅层气浮
首页产品展示JQF浅层气浮 〉JQF浅层气浮
概述与用途



在给水排水处理工艺程序中,固、液分离技术及其设备是关键项目之一。对于比重接近于水的微小悬浮颗粒的去除气浮是超有效的方法之一。

该设备广泛应用于给排水处理工程。一,应用于以湖泊水为水源的自来水厂除藻降浊;二、应用于工业污水处理工程,如石油化工、纺织、印染、电镀、制革、食品工业等领域;三,应用于污水中有用物质的回收,如:造纸、浆柏水中的纤维回收等领域。

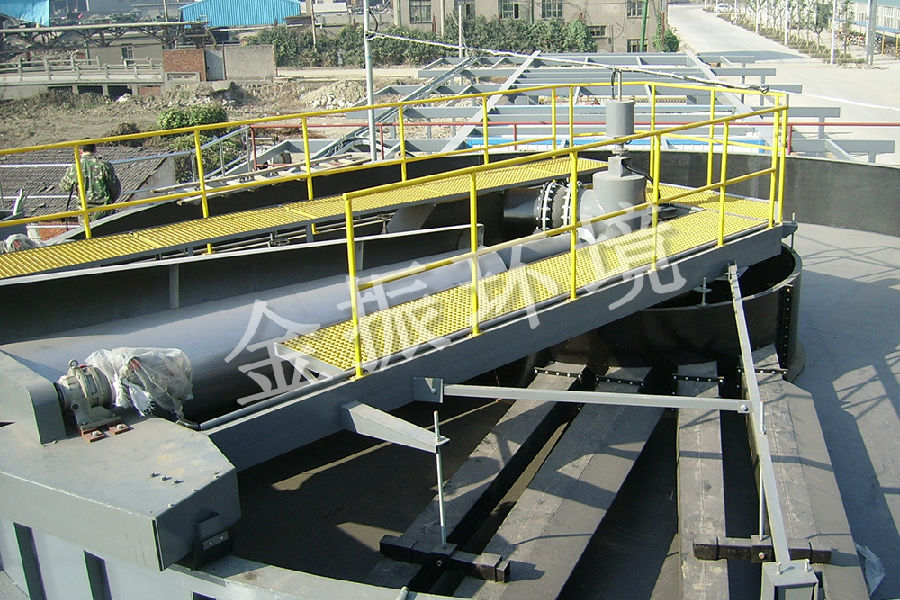

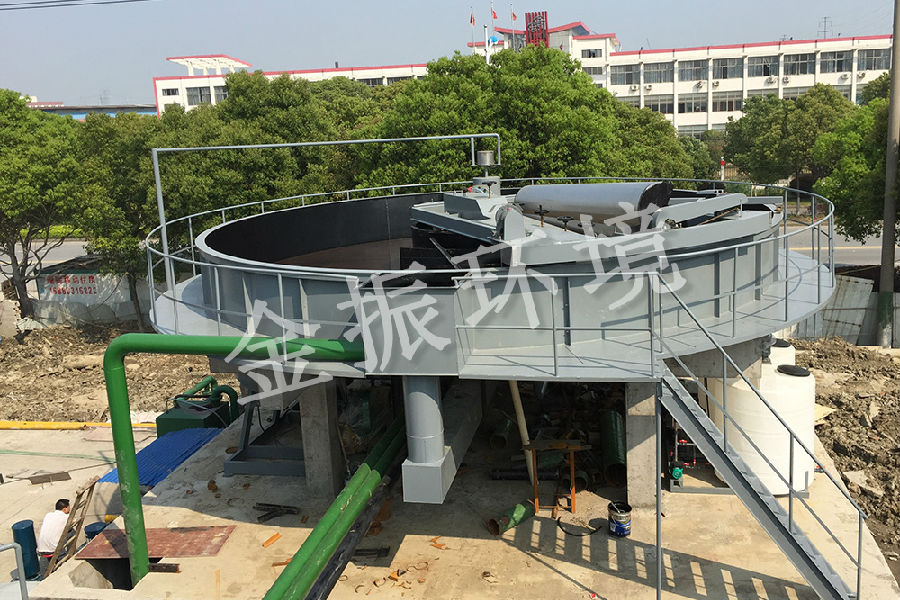

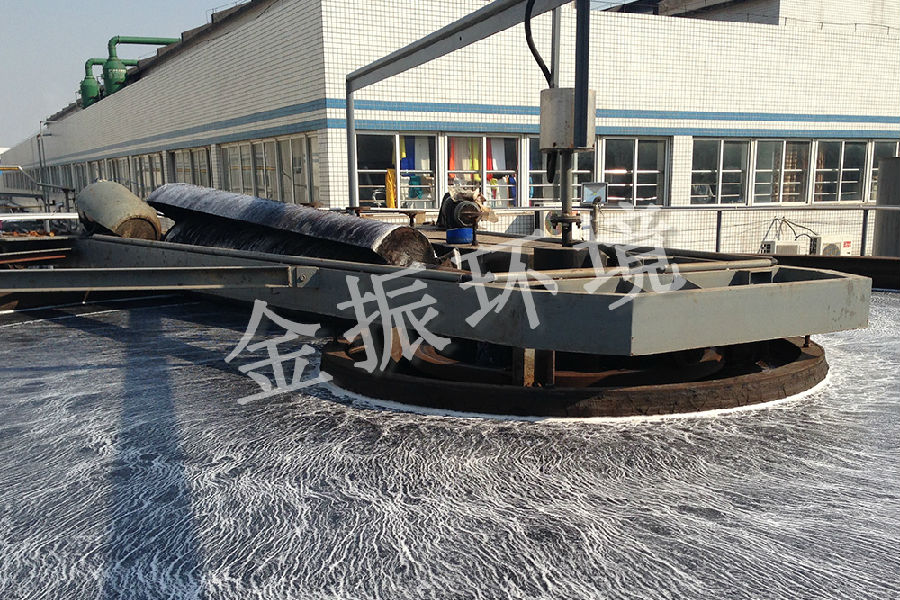

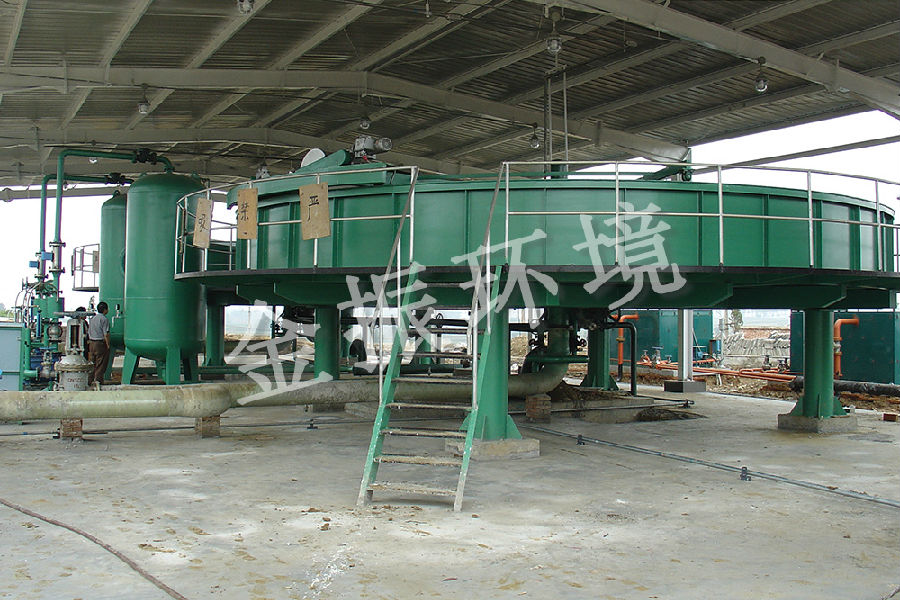

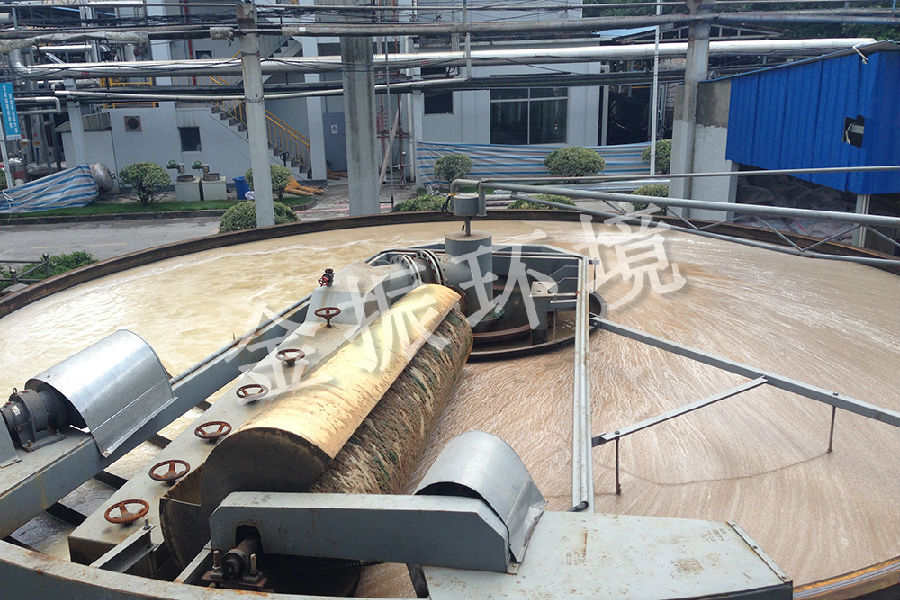

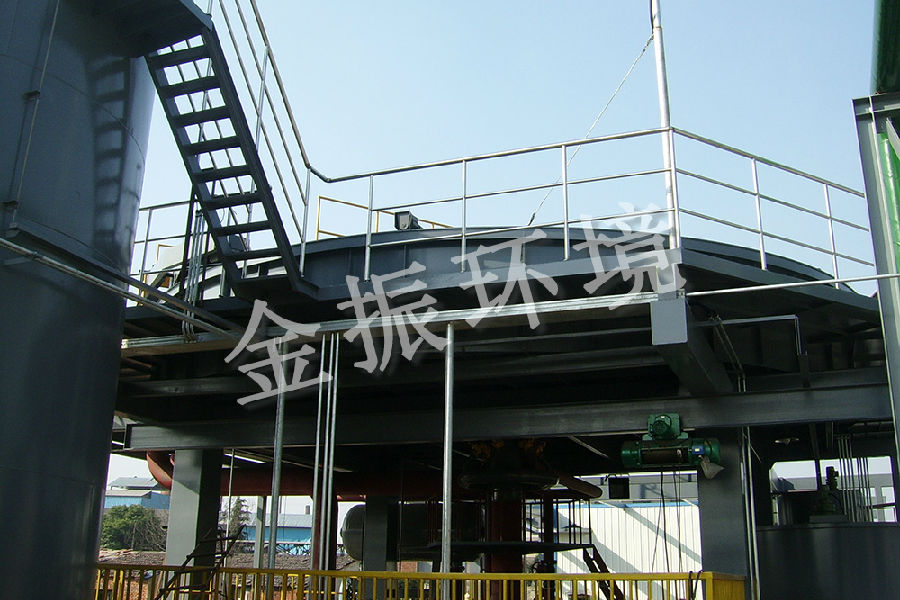

产品图片



型号特点

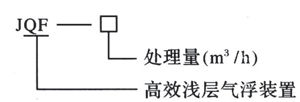

型号表示方法

特点

1.有效水深400-500mm

2.池内水力停留时间(3-5min)。

3.净化量大,即表面负荷高。

4.占地面积小,单位负荷轻,全部预制构件组装,不需要操作室,设备可以架空安装,也可多层组合。

5.安装维修费用低,易于清扫。

6.净化程度高,悬浮物去除率达90%以上

7.该装置采用JFA型溶气系统,它结构巧妙,溶气效率高达90%,体积仅为一般溶气系统的五分之一。




产品主要工作原理

气浮分离技术是指空气与水在一定的压力条件下,使气体极大限度地溶入水中,力求处于饱和状态,然后把所形成的压力溶气水通过减压释放,产生大量的微细气泡,与水中的悬浮絮体充分接触,使水中悬浮絮体粘附在微气泡上,随气泡一起浮到水面,形成浮渣并刮去浮渣,从而净化水质。

我公司开发JQF型高效浅层气浮装置,是一个先进的快速气浮系统,在传统气浮理沦的基础上又成功地运用了“浅层理论”和“零速”原理,通过精心设计,集凝聚、气浮、撇渣、沉淀,刮泥为一体,是一种水质净化处理的高效设备。

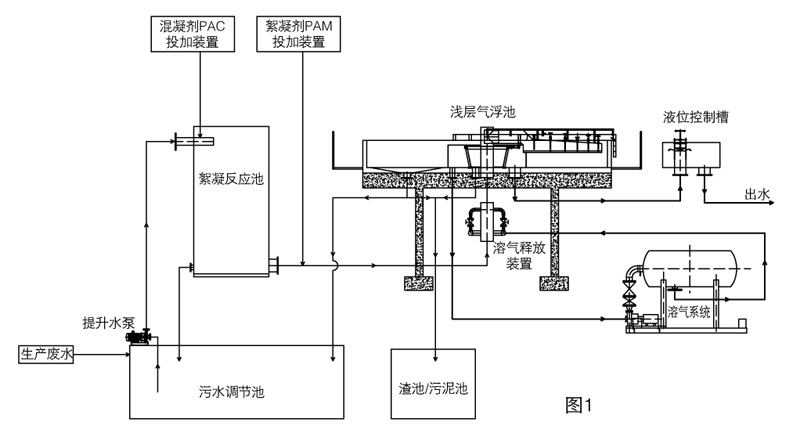

工艺流程


参数及规格

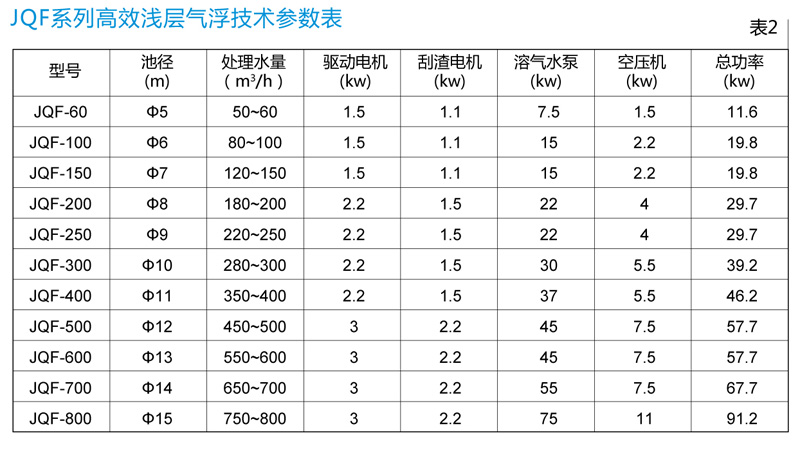

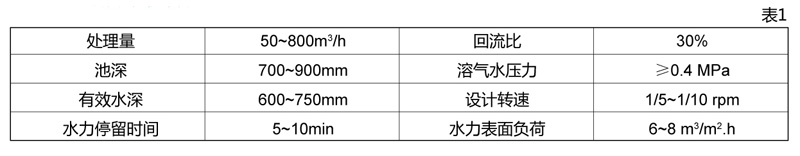

主要技术参数

JQF型高效浅层气浮装置集凝聚、气浮、撇渣、沉淀、刮泥为一体,整体呈圆柱形,结构紧凑,池子较浅。装置主体由五大部分组成:池体、旋转布水机构、溶气释放机构、框架机构、集水机构等。进水口、出水口与浮渣排出口全部集中在池体中央区域内,布水机构、集水机构、溶气释放机构都与框架紧密连接在一起,围绕池体中心转动。

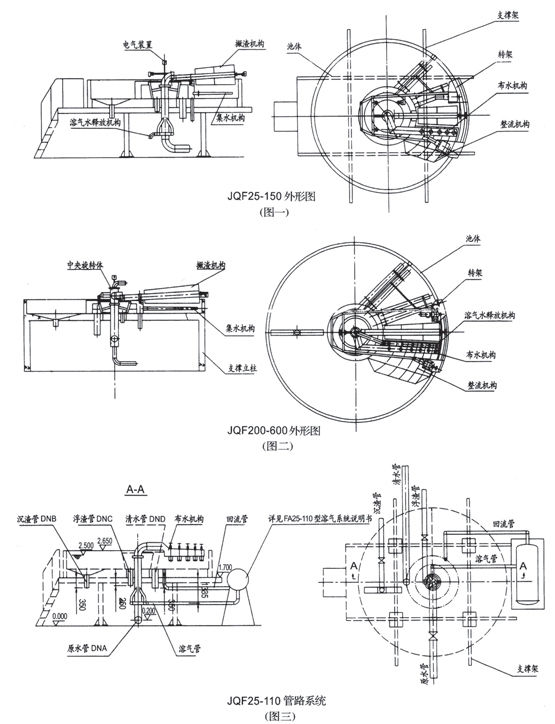

本装置提供成套设备总成及控制系统,通过集中控制与分散控制相结合,以使设备达到超佳运行状态(详见图一和图二)。


注:1、表中处理水量依据,回流比R=30%,水力表面负荷:q=6-8m3/m2.h。3、JQF25-JQF200,为钢制池体,其工作荷载指整机正常工作时,土建地基承受的总负荷。

JQF200-JQF600为土建池体,其工作荷载指整机正常工作时,混凝土池体所承受的总负荷

例:JQF200其工作负载为45/37(t)其中,45t指池体为钢制时,土建地基承受总负荷。37t指池体为混凝土时,混凝上池体所承受总负荷。

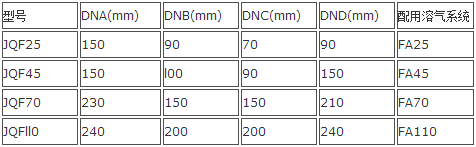

表3.JQF25-110管路参数表:(参见图三)

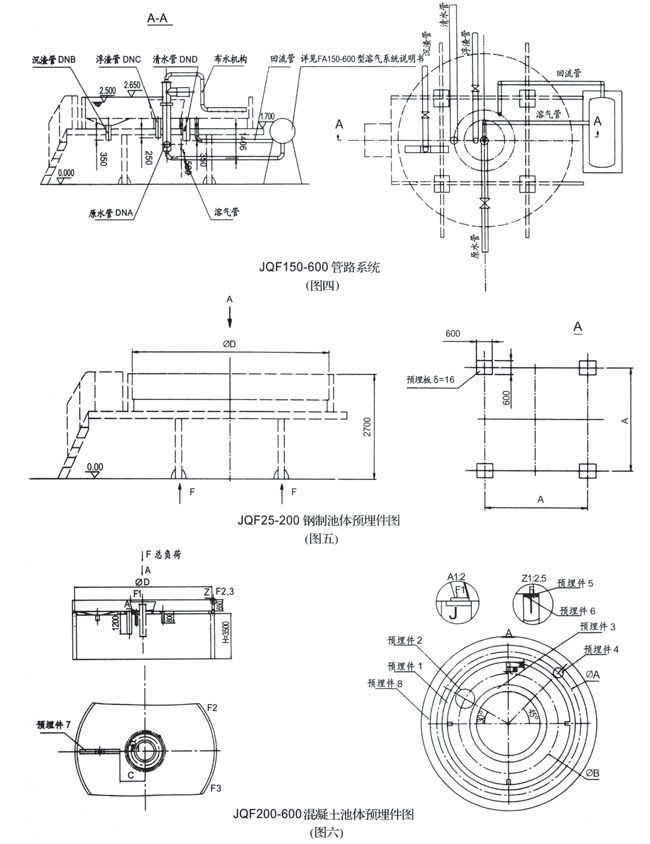

表4.JQF150-JQF600管路参数表(参见图四)

表5.JQF25-200钢制池体预埋件参数表(参见图五)

型号

A(mm)

ØD(mm)

H(mm)

F承载/单立柱(公斤)

JQF25

1510

Ø3000

2700

3000

JQF45

2300

Ø4000

2700

4200

JQF70

2600

Ø5000

2700

5300

JQFll0

3200

Ø6000

2700

7000

JQFl50

3500

Ø7000

2700

10000

JQF200

3900

Ø8000

2800

11000

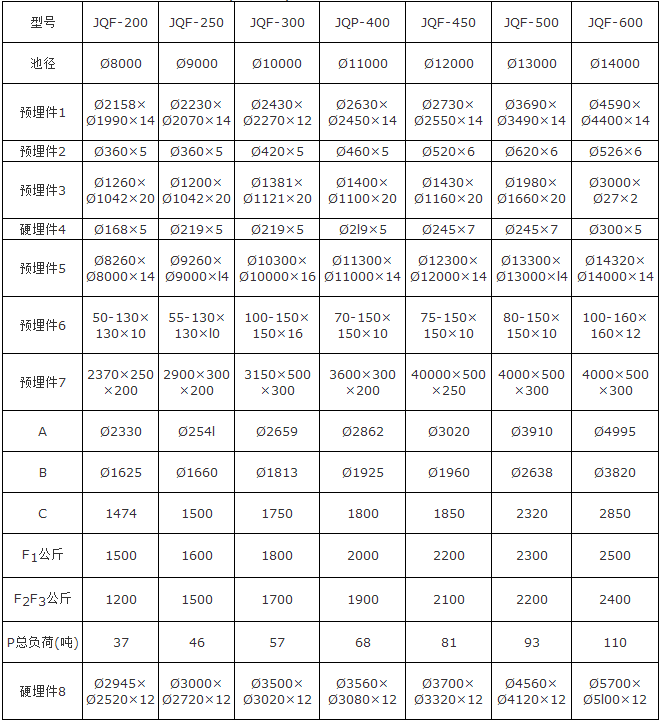

表6.JQF200-600混凝土池体预埋件参数表:(参见图六)
